RS232C端子とJLIP機器の接続

弊社から発売されているPC接続キットを使用することで、制御インタフェースとして
一般的なRS232Cシリアル制御ができます。

この接続コードは、HS-V7KIT（在庫僅少） に含まれているものです。
この接続コードは、部品番号：QAM0099-001と呼ばれており、
VICTOR サービスステーションでの入手が可能です。（有償）

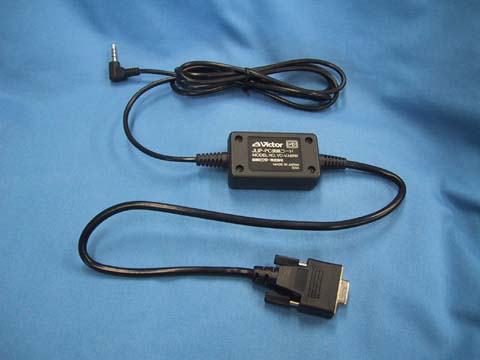

(1)JLIP-PC 接続コード (VC-VJ49W)
この接続コードには、JLIPプラグと、PC接続用プラグが付いています。.
この接続コードで、１台のJLIP機器と、1台のRS232C端子の付いたコントローラ
（PC等）を接続することができます。

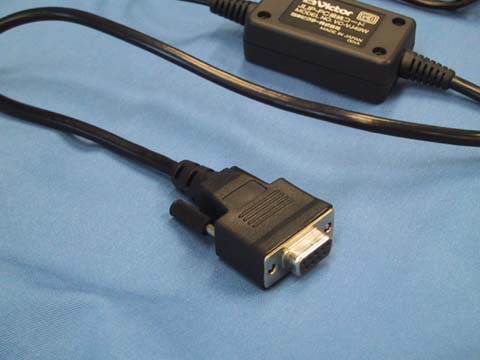

(2)RS232C端子
この接続コードには、D-sub 9 ピン（メス）端子が付いています。
このConnection Cable は、その回路電源をコントローラ側のRS232端子から
供給しているため、コントローラ（PC）によっては、まれに、動作しない
ことがあります。
このような場合には、HS-V5KITをご使用ください。

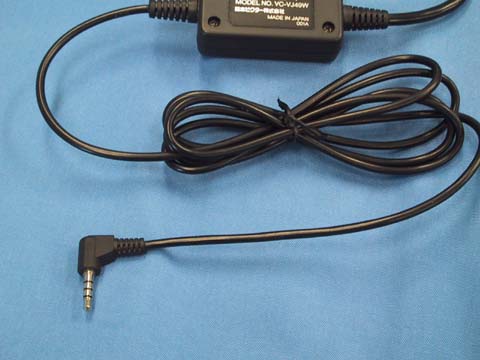

(3)JLIP端子
このプラグは、VTR等のJLIP端子に接続します。
