業務用放送システム
ハウリングサプレッサー

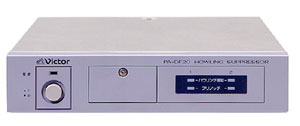

PA-DF20
希望小売価格 102,900円 （税込）
ラックマウント金具
PA-U21 希望小売価格：8,925円（税込）
PA-U31 希望小売価格：8,085円（税込）
耳ざわりなハウリングや過大入力を抑え、快適な拡声が行えます。
マイクロホンをspeakerに近づけたときや、拡声音量が大きすぎるときに起きるハウリングを抑制します。
デジタルシグナルプロセッサーによりハウリングの起きた周波数にノッチフィルターを設定。耳ざわりなハウリングを抑えます。
PA-DF20 主な特長
■ ダイナミックとプリの２種類のノッチ機能でハウリングを抑制
・ 電源を入れると自動的にノッチフィルターが、リアルタイムでハウリング周波数を検出しハウリングを抑制するダイナミックノッチ機能
・ システム調整時にハウリングが起きやすい周波数をあらかじめ検出・設定し、周波数特性をノッチフィルターで自動制御するプリノッチ機能
■ コンプレッサー、ノイズゲート、ローカットフィルターを内蔵
・ 音量の上げすぎやマイク落下時の過大入力を抑えてspeakerを守るコンプレッサー機能
・ 空調音や紙をめくる音など一定レベル以下の音を抑えるノイズゲート機能
・ マイクのネット部にかかった息や接触時の音を目立たなくするロー カットフィルター機能
■ 入力感度をライン入力からマイク入力まで、３段階に切り 換えることができ、入力系・出力系のいずれにも本機を接続可能
■ 1U ハーフサイズの小型省スペース
・ 卓上への設置の他、ラックマウント金具PA- U21/PA- U31(別売品)によりラックケースへの取付も可能です。
PA-DF20 主な仕様
| 電源 | AC 100V 50Hz ／60Hz | |
| 消費電力 | 6W | |
| 使用温度範囲 | 0 ℃〜＋40 ℃ | |
| 外形寸法 | 幅210 mm ×高さ44 mm ×奥行300 mm | |
| 質量 | 約2.0 kg | |
| 仕上 | 前面：ライトグレー色ABS 樹脂（マンセル3Y6/0.6 近似、日塗工AN- 65
（2001年）近似） 天面：アイボリー色塗装鋼板（マンセル7.9Y6.8/0.8 近似、日塗工A25- 70A （2001年）近似） |
|
| 付属品 | 電源コード（2 m ）×1, 束線バンド×2, 複式フォノプラグ×2 | |
| メモリーバックアップ方式 | 不揮発性メモリー（電源を切っても、メモリーは保持されます） | |
| メモリーバックアップ内容 | 電源断直前のプリノッチ、ダイナミックノッチの設定値 | |
| 総 合 入 出 力 |
周波数特性 | 50 Hz 〜20,000 Hz ± 3 dB （10 k Ω負荷） |
| ダイナミックレンジ | 96 dB （IHF- A ） typ | |
| 歪率 | 0.1 ％ 以下（入力感度0 dBs での定格時、1 kHz, 30 kHz LPF , 10 k Ω負荷） | |
| 音 声 入 力 |
入力方式 | アナログ、2チャンネル、電子バランス |
| 入力感度 | 0 dBs ±3 dB （出力レベル 0 dBs ） −20 dBs ±3 dB （出力レベル−20 dBs ） −60 dBs ±3 dB （出力レベル−60 dBs ） 各チャンネル独立設定、出力レベルと連動、スイッチ切換 |
|
| 最大入力レベル | 16 dBs ±3 dB （入力感度 0 dBs ） | |
| 入力インピーダンス | 20 k Ω（入力感度 0 dBs, −20 dBs ） 3.3 k Ω（入力感度−60 dBs ） |
|
| コネクタ | 複式フォノジャック | |
| 音 声 出 力 |
出力方式 | アナログ、2チャンネル、 電子バランス（出力レベル 0 dBs ）、 不平衡（出力レベル−20 dBs, −60 dBs ） |
| 出力レベル | 0 dBs / −20 dBs / −60 dBs, 各チャンネル独立設定、スイッチ切換 | |
| 出力インピーダンス | 150 Ω | |
| 適合負荷インピーダンス | 600 Ω以上 | |
| コネクタ | 複式フォノジャック | |
| 信 号 処 理 |
ノッチフィルター | プリノッチ5個、ダイナミックノッチ9個、ch リンクON / OFF 可能 |
| コンプレッサー | 各ch に 1個、独立設定 | |
| ノイズゲート | 各ch に 1個、独立設定 | |
| ローカットフィルター | 各ch に 1個、独立設定 | |
