同軸多重型（ドーム型）
ドーム型カラーVideo camera
TK-S215
希望小売価格 102,900円 （税込）
f=2.8mm〜10mm（変倍レンズ付）,
1／4型CCD,同軸多重型,有効38万画素

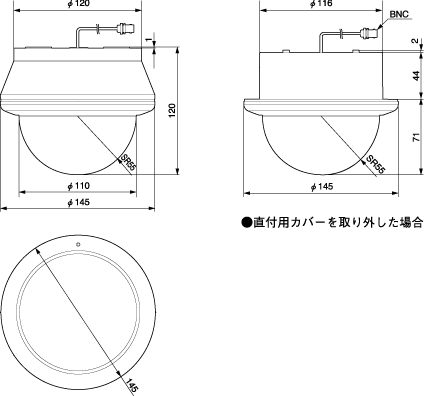

TK-S215 寸法図
単位:mm
TK-S215 主な特長
■ 水平解像度540本。高い監視場所でも拡大監視が可能。しかも、埋め込み金具を必要としない新設計メカ採用。
■ 1/4型有効38万画素CCDながら、新設計の高解像度プロセス回路を搭載し、水平解像度540TV本の高画質映像を実現。
■ 天井の高い場所でも十分な画角が得られる3.6倍（f=2.8mm〜10mm）の高倍率バリフォーカルレンズを搭載。
■ 本体背面カバーをはずす事により、天井埋め込み金具なしに埋め込み設置が可能な新設計メカを搭載。また取り付け作業を簡便化できるスプリングロック構造を新採用。
■ 壁面設置の場合にも、上下方向に±80度のチルト角調整が可能。また±175度可変できるローテーション角度調整機能により、斜め上下方向に向けた設置が可能。
TK-S215 主な仕様
■カメラ部
| 撮像デバイス | 1/4 型インターライン転送方式CCD |
| 有効画素数 | 38万画素、768（H）×494（V） |
| 撮像面積 | 水平3.6 mm×垂直2.7 mm |
| TV Set ジョン方式 | NTSC方式準拠 |
| カラー撮像方式 | 単板色差順次方式 |
| 走査周波数 | 水平：15.734 kHz 垂直：59.94 Hz |
| 同期方式 | 外部同期（適合CCUより特殊同期信号、カメラ映像出力に多重） |
| 映像出力 | カメラ：VB 0.85 V（p-p）、75 Ω、BNC |
| モニター：VBS 1.0 V（p-p）、75 Ω、ピンジャック | |
| 水平解像度 | 540 TV本（標準）（中心部、レンズワイド端） |
| S/N | 50 dB（AGC OFF） |
| 最低被写体照度 | カラー（標準）：5.6 lx（50 IRE（50 %出力）、AGC 20 dB）、 2.1 lx（25 IRE（25 %出力）、AGC 20 dB） |
| 白黒（標準）：3.6 lx（50 IRE（50 %出力）、AGC 20 dB） | |
| ホワイトバランス | ATW（自動追尾）/マニュアル |
| 電子シャッター | 1/60（標準）、1/100（50 Hz照明フリッカーレス） |
| BLC（逆光補正） | 付（ON/OFF） |
| 輪郭補正 | 水平、垂直両効き |
| 白黒切換 | OFF/自動 |
| ケーブル長切換 | S/M/L（水平位相） |
■レンズ部
| 焦点距離 | 2.8 mm〜10.0 mm（約3.6 倍） |
| 最大口径比 | 1：1.3 |
| 包括角度 | f=2.8 mmにて73 °（H）×54 °（V）、 f=10.0 mmにて20 °（H）×15 °（V） |
| 絞り範囲 | F1.3〜F360相当 |
| 撮像角度調整 | パン：±175 °、チルト：±80 °、ローテーション：±175 ° |
■総合部
| 電源 | DC 15 V〜DC 21 V（適合CCUよりカメラ映像出力に多重） |
| 消費電流 | 210 mA |
| 周囲温度 | −10 ℃〜＋50 ℃（動作）、0 ℃〜＋40 ℃（推奨） |
| 湿度 | 35 %〜90 %RH（結露なきこと） |
| 外形寸法 | φ 145 mm課×高さ 120 mm |
| 質量 | 470 g |
| 仕上 | ドームカバー：透明樹脂成形（透過率 40 %グレースモーク） |
| 本体：樹脂成形、アイボリー色塗装（マンセル4Y8/0.9近似、日塗工C25-85B（2005年）近似） | |
| 付属品 | テンプレート×1、アダプターリング×1 |
| 適合CCD | TK-Uシリーズ、TK-Dシリーズ、TK-Fシリーズ |
