| 電源 |
AC 100V 50Hz/60Hz |
| 消費電力 |
95W（スタンバイ時18W） |
| 外形寸法 |

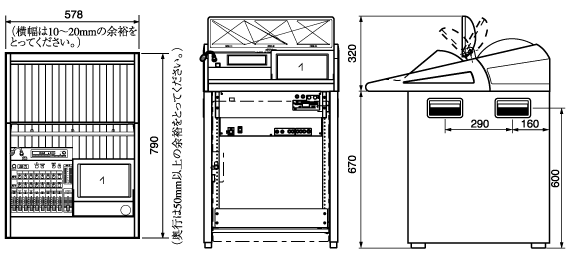

幅578mm×高さ990mm×奥行790mm |
| 質量 |
約50kg |
| 仕上げ |
- 操作部：ミディアムグレー（マンセル10B5/1近似色）
- 筐体：OAアイボリー（マンセル8.0Y7.8/0.8近似色）
|
| 予備入力パネル部 |
| 予備1音声（L/R） |
- 入力インピーダンス：10kΩ 不平衡×1
- 最大入力感度レベル：−32dBs※（ピンジャック）
|
| VTR2音声（L/R） |
- 入力インピーダンス：22kΩ 不平衡×1
- 入力レベル：−14dBs※（ピンジャック）
|
| VTR2映像 |
映像入力レベル：1V（p-p）/75Ω×1（コンポジット）（ピンジャック） |
| VTR2（Y-C入力） |
- Y信号入力レベル：1V（p-p）/75Ω×1
- C信号入力レベル：0.286V（p-p）/75Ω×1（S-ビデオコネクタ）
|
| インカム出力 |
インカムヘッドセット端子×1（複式フォンジャック） |
| Headphones 出力（モニタ用） |
複式フォンジャック×1（モニタ用） 8Ω 3mW |
| AC電源コンセント |
AC 100V 1A（非連動） |
| 後部端子部（入力回路（音声）） |
| マイク1〜3 |
- 入力インピーダンス：600Ω適合 平衡×3
- 入力レベル：−60dBs※（複式フォンジャック）
- 周波数特性：50Hz〜15kHz±3dB
- S/N：50dB以上
|
| CD |
- 入力インピーダンス：10kΩf不平衡（L/R）
- 入力レベル：−14dBs※（ピンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
|
| テープ |
- 入力インピーダンス：10kΩ不平衡（L/R）
- 入力レベル：−14dBs※（ピンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
|
| VTR1〜3 |
- 入力インピーダンス：10kΩ不平衡（L/R）×3
- 入力レベル：−14dBs※（ピンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
- （VTR2は前面＊・後面切換可能）
|
| AUX2、AUX3/MD、DVD |
- 入力インピーダンス：10kΩ不平衡（L/R）×2
- 最大入力感度：−32dBs※（ピンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
- （AUX2はステレオ/モノラル切換付）
|
| ワイヤレス |
- 入力インピーダンス：22kΩ不平衡
- 入力レベル：−22dBs※（ピンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
|
マイクロホンミキサー
（レピーター） |
- 入力インピーダンス：600Ω平衡
- 入力レベル：0dBs※（複式フォンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
|
| マルチRemote Controllers |
- 入力インピーダンス：600Ω平衡
- 入力レベル：0dBs※（複式フォンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
|
| Remote Controllers マイク |
- 入力インピーダンス：20kΩ不平衡
- 入力レベル：0dBs※（単式フォンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
|
| チャイム |
- 入力インピーダンス：22kΩ不平衡
- 入力レベル：0dBs※（ピンジャク）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
|
| V-AUX1〜4 |
- 入力インピーダンス：10kΩ不平衡（L/R）×4
- 最大入力感度：−32dBs※（ピンジャック）
- 周波数特性：50Hz〜20kHz±3dB
- S/N：60dB以上
|
パワーアンプ入力
（スピーカーリレー入力） |
1系統（ターミナル） |
| 後部端子部（入力回路（映像）） |
| TV Set カメラ1〜4 |
入力レベル：1V（p-p）/75Ω×4（BNCコネクター） |
| 書画カメラ（OHC） |
入力レベル：1V（p-p）/75Ω（BNCコネクター） |
| VTR1〜3 |
入力レベル：1V（p-p）/75Ω×3（BNCコネクター）
（ただしVTR2は前面＊・後面切換可能） |
| DVD |
入力レベル：1V（p-p）/75Ω（BNCコネクター） |
| V-AUX1〜4 |
入力レベル：1V（p-p）/75Ω×4（BNCコネクター） |
| 外部映像ミキサー用 |
入力レベル：1V（p-p）/75Ω（BNCコネクター） |
| 後部端子部（Y-C分離入力回路（映像）） |
| VTR1、VTR2 |
- Y信号入力レベル：1V（p-p）/75Ω×2
- C信号入力レベル：0.286V（p-p）/75Ω（S-コネクター）×2
|
| カメラ1 |
- Y信号入力レベル：1V（p-p）/75Ω
- C信号入力レベル：0.286V（p-p）/75Ω（S-コネクター）
|
| 外部映像ミキサー用 |
- Y信号入力レベル：1V（p-p）/75Ω
- C信号入力レベル：0.286V（p-p）/75Ω（S0コネクター）
|
| 後部端子部（出力回路（音声）） |
音声放送出力1〜3
（PA OUT1〜3） |
- 適合負荷インピーダンス：10kΩ以上 不平衡×3
- 出力レベル：0dBs※（単式フォンジャック）
- S/N：60dB
|
ライン出力1〜3
（HE1〜HE3） |
- 適合負荷インピーダンス：10kΩ以上 不平衡×3
- −10dBs※（単式フォンジャック）
- S/N：60dB
|
| 録音出力（テープ出力） |
- 適合負荷インピーダンス：10kΩ以上（L/R）
- 出力レベル：−10dBs※（ピンジャック）
|
| 音声ミキサー出力 |
- 適合負荷インピーダンス：10kΩ以上（L/R）
- 出力レベル：0dBs※（ピンジャック）
|
| モニタースピーカー出力 |
- 負荷インピーダンス：8Ω（L/R）
- 出力レベル：1W（ターミナル）
|
| スタジオスピーカー出力 |
- 負荷インピーダンス：8Ω
- 出力レベル：1W（単式フォンプラグ）
|
| スピーカーリレー出力 |
一斉＋10回線（15ピンコネクター） |
| マスターモニター出力1、2 |
- 適合負荷インピーダンス：10kΩ以上（L/R）×2
- 出力レベル：0dBs※（ピンジャック）
|
| VTR1、VTR3出力 |
- 適合負荷インピーダンス：10kΩ以上（L/R）×2
- 出力レベル：−8dBs※（ピンジャック）
|
| 後部端子部（出力回路（映像）） |
| ライン1〜3 |
出力レベル：1V（p-p）/75Ω×3（BNCコネクター） |
| マスターモニター出力1、2 |
出力レベル：1V（p-p）/75Ω×2（BNCコネクター） |
| VTR1、3 |
出力レベル：1V（p-p）/75Ω×2（BNCコネクター） |
| BB出力 |
ブラックバースト/75Ω（BNCコネクター） |
| 外部映像ミキサー用 |
出力レベル：1V（p-p）/75Ω×2（BNCコネクター） |
| 後部端子部（Y-C分離出力回路（映像）） |
| VTR3 |
- Y信号出力レベル：1V（p-p）/75Ω
- C信号出力レベル：0.286V（p-p）/75Ω（S-コネクター）
|
| VTR3モニター |
- Y信号出力レベル：1V（p-p）/75Ω
- C信号出力レベル：0.286V（p-p）/75Ω（S-コネクター）
|
| 外部映像ミキサー用 |
- Y信号出力レベル：1V（p-p）/75Ω×2
- C信号出力レベル：0.286V（p-p）/75Ω（S-コネクター）
|
| 後部端子部（ACコンセント部） |
| AC電源コンセント |
- 連動：AC100V、7個口（合計最大1050W）×2
- 非連動：AC100V、2個口（各最大300W）
|
