DT-V9L1D
DT-V9L1D 主な仕様
| 一般 | ||
|---|---|---|
| 型名 | DT-V9L1D | |
| 種類 | 液晶マルチフォーマットモニター | |
| 画面サイズ | 9V型ワイド | |
| アスペクト比 | 15：9 | |
| 液晶パネル | 9型ワイド、アクティブマトリックスTFT | |
| 有効画面寸法（横幅×高さ） | 19.5×11.7cm | |
| 表示画素数（解像度） | 800×480（WVGA） | |
| 表示色数 | 約1620万色 | |
| 視野角 （標準値） |
左右 | 170° |
| 上下 | 170° | |
| 動作最低輝度（標準値） | 350cd/m² | |
| コントラスト比（標準値） | 400：1 | |
| 水平/垂直周波数 （パソコン信号） |
水平 | − |
| 垂直 | − | |
| 適用規格 | HD SDI：BTA S-004B、SMPTE292M SD SDI：ITU-R BT.656：525/625、SMPTE259M：525 EMBEDDED AUDIO：SMPTE299M、SMPTE272M | |
| 音声出力 | 1W（モノラル） | |
| 動作使用条件 | 温度 | 0℃〜40℃ |
| 湿度 | 20％〜80％（非結露） | |
| （動作使用条件は設置環境により多少異なります。） | ||
| 使用電源 | AC100V、DC12V〜17V、50Hz/60Hz共用 | |
| 定格電流 | 0.40A（AC100V）、1.7A（DC12V〜17V） | |
| 外形寸法（突起部除く） （横幅×高さ×奥行） |
本体のみ | 222.4×176×116mm |
| スタンドを含む | 222.4×218（高位置）×185（高位置）mm | |
| 質量 | 本体のみ | 2.7kg |
| スタンドを含む | 3.6kg | |
| 付属品 | 電源コード×1、変換アダプター×1、パワーコードホルダー×1、ネジ×2（パワーコードホルダー用）、保護フィルター×1、保護フィルター用ネジ×4 | |
| オプション | ラックマウントアダプター | |
| 入出力端子 | ||
| 映像 | VIDEO 1 | コンポジット信号入出力：1系統、BNCコネクター×2、1V（p-p）、75Ω（コンポーネント（兼用）） ※INとOUTはブリッジ接続（自動終端） |
| VIDEO 2 | − | |
| DVI-D（HDCP） | − | |
| COMPO./RGB （G/Y、B/Pb/B-Y、R/Pr/R-Y） （コンポーネントINのみ） |
アナログコンポーネント信号/アナログRGB信号入出力：1系統、BNCコネクター×6、ビデオ信号：G/Y：1V（p-p）、75Ω（同期信号含む）、B/Pb/B-Y、R/Pr/R-Y：0.7V（p-p）、75Ω ※INとOUTはブリッジ接続（自動終端） | |
| EXT.SYNC（CS） | − | |
| HD/SD SDI（IN 1） | デジタル信号入力（EMBEDDED AUDIO対応）：自動検知、1系統、BNCコネクター×1 | |
| HD/SD SDI（IN 2） | - | |
| HD/SD SDI（OUT） | デジタル信号出力（EMBEDDED AUDIO対応）：1系統、BNCコネクター×1 | |
| 音声 | AUDIO ASSIGN（IN 1） | アナログ音声信号入力：1系統、RCAコネクター×1、500mV（rms）、ハイインピーダンス |
| AUDIO ASSIGN（IN 2） | − | |
| AUDIO ASSIGN （MONITOR OUT） |
アナログ音声信号出力：1系統、RCAコネクター×1、500mV（rms） | |
| 外部制御 | MAKE/TRIGGER | RJ-45×1（8ピン） |
| RS-485 | − | |
| RS-232C | D-sub（9ピン）×1 | |
入力フォーマット
| ビデオ | 入力端子 | ||
|---|---|---|---|
| 信号 | ビデオ/コンポーネント | HD/SD-SDI | |
| VBS（コンポジット） | Y/Pb/Pr（アナログコンポーネント） | ||
| NTSC | ○ | − | − |
| PAL | ○ | − | − |
| BW(50Hz/60Hz)*1 | ○ | − | − |
| 480/60i | − | ○ | ○ |
| 576/50i | − | ○ | ○ |
| 480/60p | − | ○ | − |
| 576/50p | − | ○ | − |
| 720/50p, 60p | − | ○ | ○ |
| 1035/60i | − | ○*2 | ○*2 |
| 1080/50i, 60i | − | ○ | ○ |
| 1080/24psf/25psf/30psf*3 | − | ○ | ○ |
＊1：BW(50Hz)のステータス表示の信号フォーマットはPALで表示されます。
BW(60Hz)のステータス表示の信号フォーマットはNTSCで表示されます。
＊2：ステータス表示の信号フォーマット、映像とも1080/60iで表示されます。
＊3：1080/25psfの信号フォーマットは1080/50iで表示されます。
1080/30psfの信号フォーマットは1080/60iで表示されます。

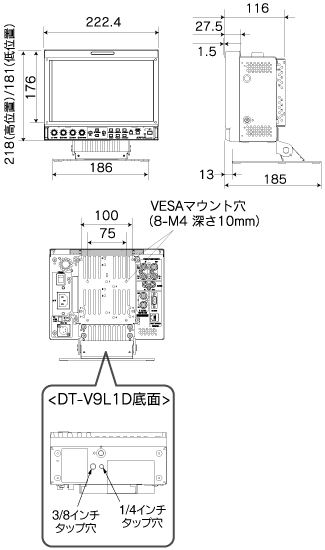

背面端子と寸法図
フロントコントロールパネル
オプション
● RK-C9D1（ラックマウントアダプター）
