ハイビジョン等の高品位映像を画質劣化無く非圧縮で伝送可能な光無線技術

家庭用途では初めて1.5Gbpsの高速ワイヤレス伝送を光無線技術で実現することにより、有線ケーブル伝送と同等な画質劣化の無いワイヤレス伝送を可能にする技術。

現在壁掛けタイプの大画面・高精細度ディスプレイが普及しつつありますが、実際にディスプレイの壁掛け設置を行い、スタイリッシュなHome Theater を構成しようとしても、ディスプレイのConnection Cable の敷設が障害となって、なかなか実現できないという問題が起こっています。その解決策としてワイヤレスによる映像伝送が最も期待される技術ですが、現状の電波無線方式では圧縮した映像を送るために、Home Theater のようにアナログソースや各種圧縮フォーマットのソースを扱う用途では、全てのソースにおいて有線と同等な画質で伝送することは不可能でした。 　当社はこうした問題を解決するために、長年ワイヤレスLAN応用で開発を進めてきた光無線技術の高速大容量伝送化に挑戦し、手軽に高品位映像を画質劣化なく伝送できるワイヤレス技術に取り組み、今回家庭用としては初めて「光無線ハイビジョン映像伝送システム」を開発しました。本システムは、従来実現が困難とされていた1.5Gbpsの高速ワイヤレス伝送を光無線技術で可能にしたもので、煩わしいコード配線を無くし、Interior コーディネート性に富んだ「ワイヤレス視聴環境」を実現しました。

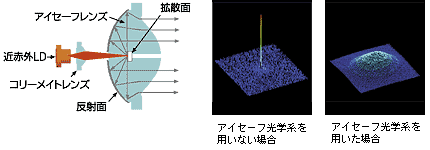

本システムでは、高速伝送が可能なレーザーダイオードによる送信光を、新開発のアイセーフ光学系により、目に直接入っても安全なやさしい光に変えて伝送します。アイセーフ光学系は下記の構造図に示すように、レーザー光を拡散面にオフフォーカスで当て、２次的に拡散面光源を生成します。さらにアイセーフレンズと反射面により高効率な平行光としてアイセーフ光を出射します。アイセーフ光学系を使わないレーザー光の場合、目に照射されると最悪条件では図に示すように極めて急峻に網膜上に焦点を結び、網膜の熱変化を発生させる可能性があります。本システムで採用したアイセーフ光学系の場合は非常に広い範囲に結像するため、目に対する高い安全性が確保されます。

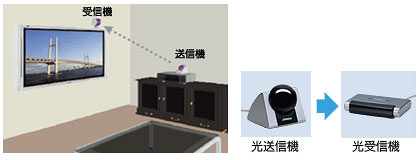

受信機はLW-HDW1で幅119mm、高さ31mm、奥行き97mmの大きさですが、将来的にはさらに小型化が可能で、ディスプレイへ組み込める可能性を持っています。

送信機は高速伝送を達成するためビーム状の光で送信を行うので、高速受信機にビーム光を正確に当てる必要がありますが、本システムは自動的に光軸を調整する自動光軸アライメント機構を搭載することにより光軸調整の操作を不要としています。設置時の調整のわずらわしさや、掃除などの際に送信機を動かした場合の再調整の必要もなく、だれにでも簡易にワイヤレス接続が可能となります。
